CONNECTEURS et ACCESSOIRES POUR BATTERIES DE TRACTION


CB/CBX/CBE


SERIE NF

  • Tension maximale : 150 V
  • Intensité : 80, 100, 160 ou 320 A
  • Temp. d'utilisation : -20° / + 90° C
  • Boitier en thermoplastique résistant aux acides
  • Contacts en alliage de cuivre argenté à sertir ou à souder
  • Intensité nominale des contacts auxiliaires: 20 A
  • Section contact auxiliaire : 2,5 et 6 mm2.
  • IP 23
  • Norme DIN 43589 / NFH 96301
Connecteurs mâles


NF 80 NF 100 NF 160 NF 320
169081 169120 169164
169082 169121 169163
169122 169162
169161 169321
169160*
169322
169323
169320*

Connecteurs femelles


NF 80 NF 100 NF 160 NF 320
169083 169123 169168
169084 169124 169167
169125 169166
169165 169325
169169*
169326
169327
169328*

* Connecteurs avec réducteurs

section
mm2 AWG
 Dia. int
(mm)
16 6 6.1
25 4 8
35 2 9.2
50 1/0 10.8
50/35* 1/0-2/0* 10.8/9.2
70 2/0 13
95 3/0 15.3
95/70* 3/0-2/0* 15.3/13

Modèles pour batterie gel disponibles sur demande.

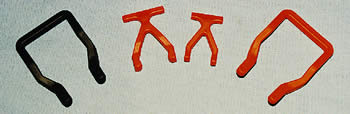

POIGNÉES
  NF 80 NF 100 NF 160-NF 320
Poignée rouge 169087 169128 R 169339 R
Poignée noire 169339
Poignée rouge haute 169339-RH
Les poignées peuvent être fixées sur les parties fixes ou mobiles.


PIÈCES DETACHÉES
  NF 80 NF 100 NF 160 NF 320
Boîtier mâle 169092 169136 169190 169350
Boîtier femelle 169093 169137 169191 169351
Jeu de 2 contacts mâles (1)

162

 169094 169138 169184

252

 169095 169140 169183

352

 169142 169182

502

 169181 169341

502+ réd.

 169180

702

 169342

952

 169343

952+ réd.

 169340
Jeu de 2 contacts femelles (2)

162

 169096 169139 169188

252

 169097 169141 169187

352

 169143 169186

502

 169185 169345

502+ réd.

 169189

702

 169346

952

 169347

952+ réd.

 169348
Jeu de 2 contacts aux. mâles (3) 169085 169126 169355 169355
Jeu de 2 contacts aux. femelles (4) 169086 169127 169356 169357
Bouchon de protection (5) 169195



JEU DE 2 CONTACTS PNEUMATIQUES

Référence Connecteurs
169144 (6) Mâles NF 100
169145 (7) Femelles NF 100
169354 (8) Mâles NF 160, NF 320
169358 (9) Femelles NF 160
169359 (10) Femelles NF 320

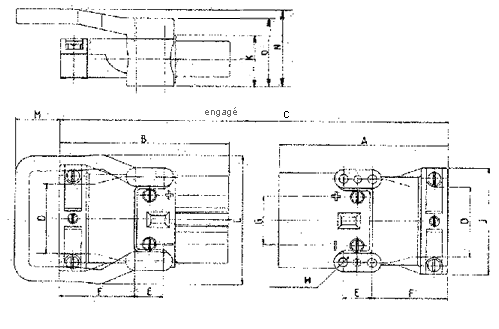

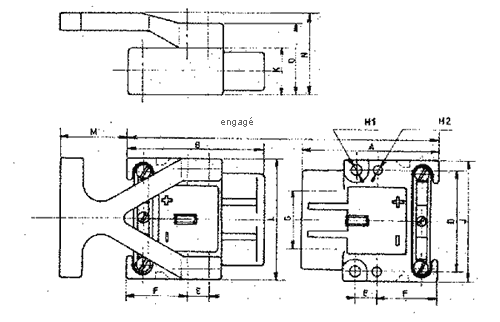

DIMENSIONS


A

B

C

D

E

F

G

H1

H2

J

K

L

M

N

O

80A

66

68

114

42

16

25

23

4,3



50

23

50

34

41

31

100A

75

75

104

56

12

33

32

6,2

5

67

25

57

38

43

39








A

B

C

D

E

F

G

H

J

K

L

M

N

O

160A

112

118

191

69

24

33

38

6,6

88

34

105

61

60

40

320A

139

139

233

69

24

61

41

6,6

88

41

106

40

67

48
