CONNECTEURS et ACCESSOIRES POUR BATTERIES DE TRACTION


NF

SÉRIE CB/CBX/CBE

  • Tension maximale : 600 V
  • Intensité :
    - CB : 50, 175, 350 A
    - CBX : 175, 350 A
    - CBE : 160, 320 A
  • Temp. d'utilisation : -40° / + 125° C
  • Boitier en polycarbonate ou polyamide résistant aux acides, bases et hydrocarbures.
  • Contacts: cuivre électrolytique, argenture galvanique, protection anticorrosion, à sertir ou à souder.
  • Ressorts: acier inoxydable
  Gris Rouge Noir Rouge* Bleu Jaune Vert Orange
Section
mm2 AWG
CB 50 149010
149011		 149050
149051		 149090*
149091*		 149090R*
149091R*		         16
6		 6
10
CB 175 149110
149111
149112		 149150
149151
149152		 149190*
149191*
149192*		 149190R*
149191R*
149192R*		 149120
149121
149122		 149140
149141
149142		   149130
149131
149132		 50
35
25		 1/0
2
4
CB 350 149210 149250     149220 149240 149260   70 2/0
CBX175** 159110 159150 159190   159120 159140 159160 159130 50 1/0
CBX 350 159210 159250 159290   159220 159240 159260   70 2/0
CBE160** 159110 159150 159190   159120   159160 159130 50 1/0
CBE 320 159410 159450 159490   159420 159440 159460   70 2/0

         * Modèles en polyamide

** Ce connecteur est doté du marquage CBX/CBE qui lui permet d'être utilisé indifféremment avec tout connecteur de type CBX ou CBE (sauf CBE jaune)

POIGNÉES
  CB 50 CB 175 CB 350 CBE160
CBX175		 CBE 320 CBX 350
Poignée rouge(1) 165353 165370 165371 165370 165371
Poignée grise (2)   165380 165381 165380 165381
Poignée rouge*   165373
Poignée grise*   165383
* double jeu de vis


PIÈCES DETACHÉES
  CB 50 CB 175 CB 350 CBE160
CBX175		 CBE 320 CBX 350
Boîtier
Gris 166090 166100 166110 166310 166320 166420
Rouge 166091 166104 166114 166314 166324 166424
Rouge * 166092R
Noir * 166092 166106 166316 166326 166426
Bleu 166101 166111 166311 166321 166421
Jaune 166103 166113 166313 166323 166423
Vert 166115 166315 166325 166425
Orange 166102 166312
* modèle polyamide
Jeu de 2 contacts
62 166121
162 166120
252 166132
352 166131
502 166130 166330
702 166140 166340
auxiliaire (3) 159300
Poignée de verrouillage avec serre-câble (4)   165134 165136 165132 165167
Platine de verrouillage   165135 165138 165133 165168
Serre-câble (5) 165131 165169 165170
Serre-câble 2 unipolaires 165126 165129
Serre-câble 1 bipolaire   165130
Bouchon de protection (6) 165376 165375
Raccord pneumatique (7)       159350















VERROUILLAGE ÉLECTRIQUE

Câbler les 2 auxiliaires de la prise chargeur par un relais de puissance et shunter les 2 auxiliaires de la prise batterie. Les contacts auxiliaires se séparant avant les contacts de puissance, le relais fera la coupure avant la déconnexion complète de phase.


1. Contacts pilotes shuntés
2. Contact de phase
3. Alimentation phase

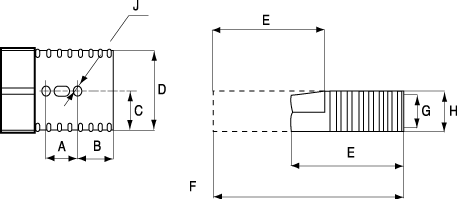

DIMENSIONS
  CB 50 CB 175 CB 350
mm mm mm
A 19
 28.5 28.5
B 6.4 11 35
C 18.2 27 35
D 36.5 55.6 69.8
E 47.6 79.4 108
F 80.9 133.3 182.6
G 11.5 19 27
H 15.9 25.4 33.3
J 3.7 6.7 6.7

  CBE 160
CBX 175		 CBE 320
CBX 350
mm mm
A 49.2
 61.9
B 28.5
C 15.9
D 71.2 85.7
E 85.3 125.4
F 146.3 200
G 25.5 33.3


APPLICATION
